Stiklinimo kaladėlės: kaip parinkti ir teisingai sumontuoti

Stiklinimo kaladėlė yra pigiausia lango detalė, o jos klaida kainuoja stiklo paketą. Blogai parinkta arba blogai padėta kaladėlė perduoda stiklo svorį ne visu kraštu, o taškais. Rezultatas matomas ne iš karto: po sezono kito atsiranda įtrūkimas nuo krašto, kondensatas tarp stiklų arba varčia, kurią reikia kilnoti, kad užsidarytų.

Šis tekstas skirtas tiems, kas langus ir duris gamina arba montuoja patys. Jis remiasi Roto Glas-Tec stiklinimo vadovu ir stiklių technine gaire Nr. 3 „Stiklo paketų atrėmimas“.

Ką iš tikrųjų daro kaladėlė

Kaladėlė yra vienintelė jungtis tarp profilio ir stiklo krašto, todėl jai tenka daugiau užduočių, nei atrodo iš pirmo žvilgsnio.

Ji neleidžia stiklo kraštui ir kraštiniam sandarinimui liestis su profiliu, išlaiko pastovų tarpą falce ir tolygiai paskirsto paketo svorį varčioje bei rėme. Per kaladėlę apkrova keliauja į profilį, apkaustus ir mūrą, todėl nuo jos priklauso, ar varčia lengvai juda. Atrėmimo metu sudaryta įtempių įstrižainė laiko varčią stačiakampę, o kaladėlės su ventiliacijos kanalu leidžia falco zonai kvėpuoti ir išlyginti garų slėgį.

Kai bent viena iš šių funkcijų neveikia, langas dar kurį laiką atrodo tvarkingas. Problema iškyla vėliau, jau garantiniu laikotarpiu.

Keturios paskirtys, kurias verta skirti

Ta pati kaladėlė skirtinguose taškuose atlieka skirtingą darbą, ir montuojant tai svarbu:

Atraminė perduoda stiklo paketo svorį konstrukcijai. Distancinė išlaiko atstumą tarp paketo ir varčios; varčiai judant ji laikinai tampa atramine. Fiksavimo taško kaladėlė dedama ties užrakto kumšteliais ir neleidžia paketui judėti, o varčios profiliui išlinkti, kai kas nors bando varčią išlaužti. Transportavimo kaladėlė įdedama laikinai ir prieš perduodant gaminį išimama.

Eiliškumas nėra formalumas: pirma dedamos atraminės, tik paskui distancinės. Priešinga tvarka reiškia, kad paketas atsiremia ne ten, kur suprojektuota.

Kurią seriją rinktis

Trys Roto serijos dengia beveik visas situacijas, su kuriomis susiduria gamintojas.

Glas-Tec GL-SV yra standartinio stiklinimo darbinis variantas: sustiprinta briaunų sistema, laikomoji galia 1223 kg esant +23 °C ir 336 kg esant +80 °C. Nuo 3 mm storio ji turi ventiliacijos kanalą, todėl tinka profiliams su lygiu falcu, kur reikia garų slėgio kompensacijos.

Glas-Tec GL-IB sukurta trigubiems paketams. Skirtumas ne vien plotyje: gamintojas nurodo, kad apkrova perduodama patikimai dėl specialios ventiliacijos kanalo geometrijos. Karštyje ji atlaiko 377 kg, tai yra daugiau nei GL-SV.

Glas-Tec GL-UK skirta stiklui, kurio kraštas nėra idealus. Laminuoto, neperšaunamo, garso izoliacijos ir saulės apsaugos paketų kraštai dažnai būna pasislinkę arba nestatmeni, todėl kieta kaladėlė remia juos taškais. GL-UK atramos zona yra 78 Šoro A, tai yra minkšta, kaip ir reikalauja gairė paketams su pasislinkusiais kraštais. Priešįsilaužiminiams elementams su RC reikalavimais kaladėlės ties fiksavimo taškais yra privalomos, o įsilaužimui atsparaus stiklo (P4A ir P5A klasės) paketams rekomenduojama būtent GL-UK.

Paprasta taisyklė: dvigubas paketas su tvarkingu kraštu, GL-SV. Trigubas paketas, GL-IB. Apsauginis, laminuotas arba nelygiakraštis stiklas, GL-UK.

Matmenys ir atstumai

Šie penki dydžiai sprendžia, ar atrėmimas veiks.

• Plotis yra stiklo paketo storis plius maždaug 2 mm, kad į kaladėlę remtųsi visi paketo sluoksniai. Prie jo dar pridedamas stiklinimo tarpinės atramos atstumas.
• Storis ne mažesnis kaip 5 mm arba maždaug trečdalis falco aukščio. Mažo formato paketams, kurių kraštinė iki 500 mm, galima 3 mm.
• Ilgis 100 mm. Toks ilgis paskirsto apkrovą ir saugo stiklo kraštą nuo taškinės apkrovos; ypač sunkiems paketams GL-UK serijoje yra ir 120 mm variantas, kurio atramos plotas didesnis.
• Atstumas nuo paketo kampo 100 mm. Plačiam fiksuotam stiklinimui jį galima didinti iki 250 mm, o ankštoje situacijoje mažinti iki 20 mm, bet ne daugiau.
• Stiklo įleidimo gylis ne mažesnis kaip 10 mm pagal DIN 18008, kad kraštinis sandarinimas būtų apsaugotas nuo UV spindulių.

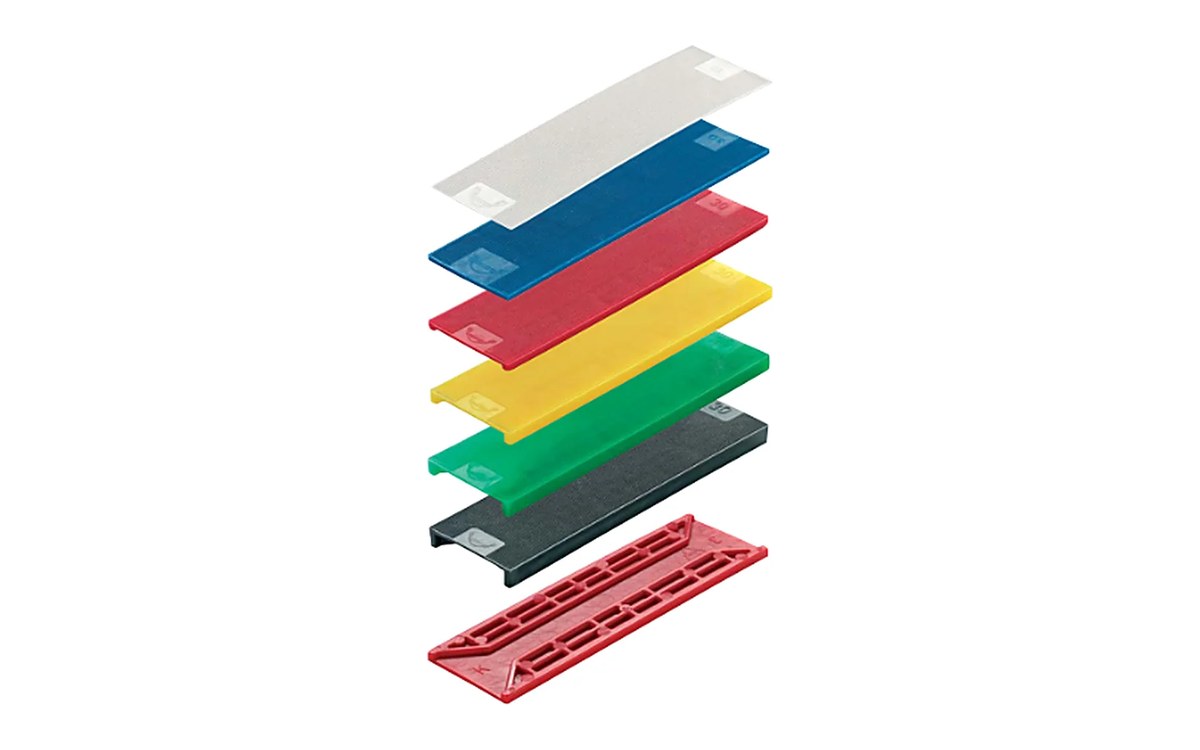

Storį patogu tikrinti pagal spalvą: 1 mm balta, 2 mm mėlyna, 3 mm raudona, 4 mm geltona, 5 mm žalia, 6 mm juoda, 8 mm pilka. Sumontuotą kaladėlę galima atpažinti nematuojant, o sandėlyje storiai nesusimaišo.

Kur dėti pagal varčios tipą

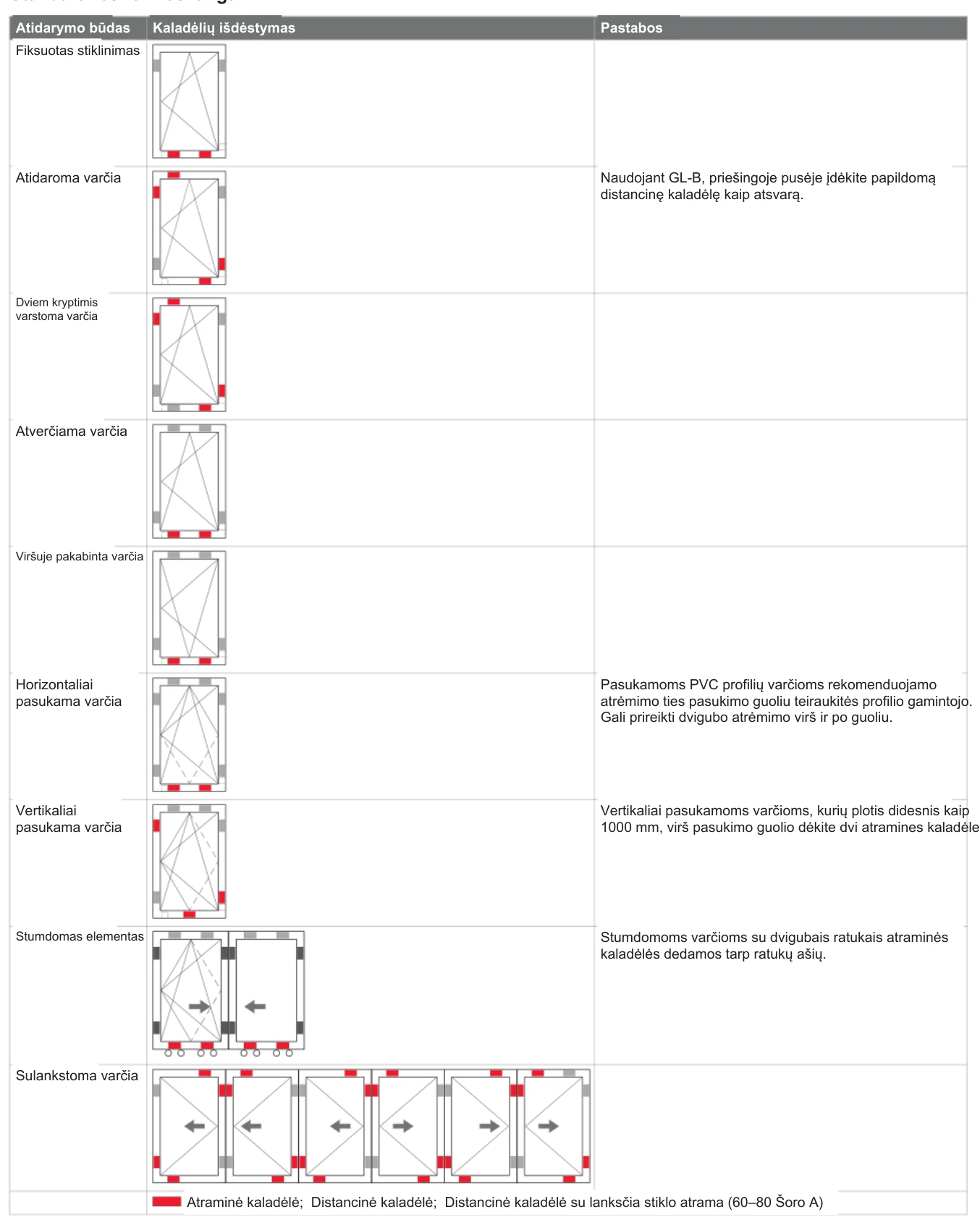

Atrėmimo taškai priklauso nuo to, kaip varčia atsidaro. Fiksuotam stiklinimui pakanka dviejų atraminių kaladėlių apačioje, o dviem kryptimis varstomai varčiai reikia įstrižai išdėstytos schemos, kuri laiko varčią stačiakampę.

Kelios situacijos reikalauja atskiro sprendimo. Stumdomoms varčioms su dvigubais ratukais atraminės kaladėlės dedamos tarp ratukų ašių. Vertikaliai pasukamoms varčioms, platesnėms nei 1000 mm, virš guolio dedamos dvi atraminės kaladėlės. PVC profilių pasukamoms varčioms rekomendaciją ties guoliu verta pasitikslinti pas profilio gamintoją.

Penkios klaidos, kurios kartojasi dažniausiai

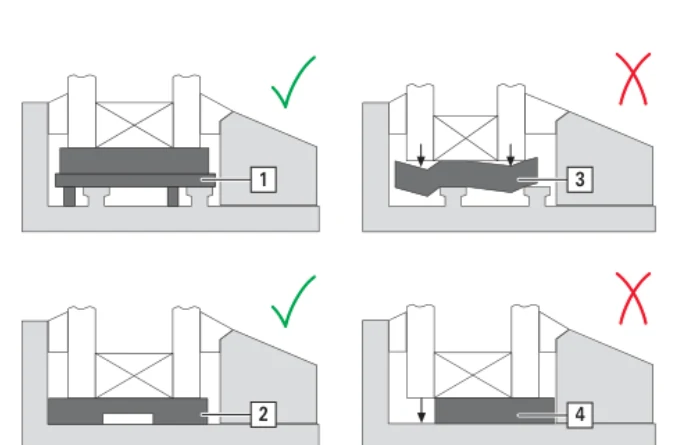

Nelygus falcas be išlyginamosios kaladėlės. Paviršius apkrovos neatlaiko, stiklo svoris veikia kaladėlę taškais. Nelygiame falce po kiekviena kaladėle dedama profiliui pritaikyta išlyginamoji.

Paketas remiasi ne visu kraštu. Tuomet svoris tenka tai kraštinio sandarinimo daliai, kuri kabo ore. Sandarinimas tam nepritaikytas ir plyšta.

Uždengtos ventiliacijos angos. Kaladėlė arba hermetikas, užstojantis angą, panaikina garų slėgio kompensaciją visoje sistemoje.

Kaladėlė padėta užrašu žemyn arba nepristumta iki atramos. Nepristumta kaladėlė juda falco gylio kryptimi ir su laiku pasislenka iš projektinės vietos.

Skirtingas įleidimo gylis iš skirtingų pusių. Gairė reikalauja vienodo gylio iš visų pusių, o ne mažesnio kaip 10 mm gylio reikia tam, kad kraštinis sandarinimas būtų apsaugotas nuo UV spindulių. Kur gylio pritrūksta, ta apsauga dingsta.

Jei sumontavus varčia braukia apačioje užrakto pusėje, ji nėra stačiakampė. Tuomet matuojamos įstrižainės: X turi būti 1 mm ilgesnė už Y, o skirtumas išlyginamas keičiant viršutinės ir apatinės kaladėlių storį.

Iš kur imti tikslius duomenis

Kaladėlės atsparumą slėgiui apibrėžia stiklių techninė gairė Nr. 3: ne mažiau kaip 5 N/mm², tai yra apie 306 kg. Roto kartu su ift Rosenheim bando kaladėles ties −20, +23 ir +80 °C, apkraudamas 6 mm pločio plieno geležte per visą kaladėlės ilgį, ir nė vienoje iš šių temperatūrų liekamosios deformacijos nenustatyta. Medžiagų suderinamumas su izoliacinio stiklo kraštiniu sandarinimu tikrinamas pagal ift gaires VE-05-01.

Visą Roto stiklinimo kaladėlių vadovą lietuviškai galima atsisiųsti. Jame yra išdėstymo schemos visiems varčių tipams, taip pat specialios formos langams, ir montavimo eiga žingsnis po žingsnio.

Visos trys serijos su matmenimis ir kainomis yra stiklinimo kaladėlių kategorijoje. Jei nesate tikri, kuri serija tinka konkrečiam paketui, atsiųskite stiklo sandarą ir falco matmenis, atsakysime su konkrečiu variantu.
